Shuttle Rack hoạt động như thế nào: Nguyên lý xe tự hành

Shuttle Rack là giải pháp kho bán tự động tích hợp xe con tự hành (shuttle) chạy pin lithium-ion, di chuyển pallet trên ray theo lệnh từ hệ thống WMS hoặc điều khiển từ xa. Tại Việt Nam, công nghệ này đang được triển khai rộng rãi trong các kho FMCG, thực phẩm đồ uống để tăng mật độ lưu trữ lên đến 80% và giảm chi phí vận hành lao động.

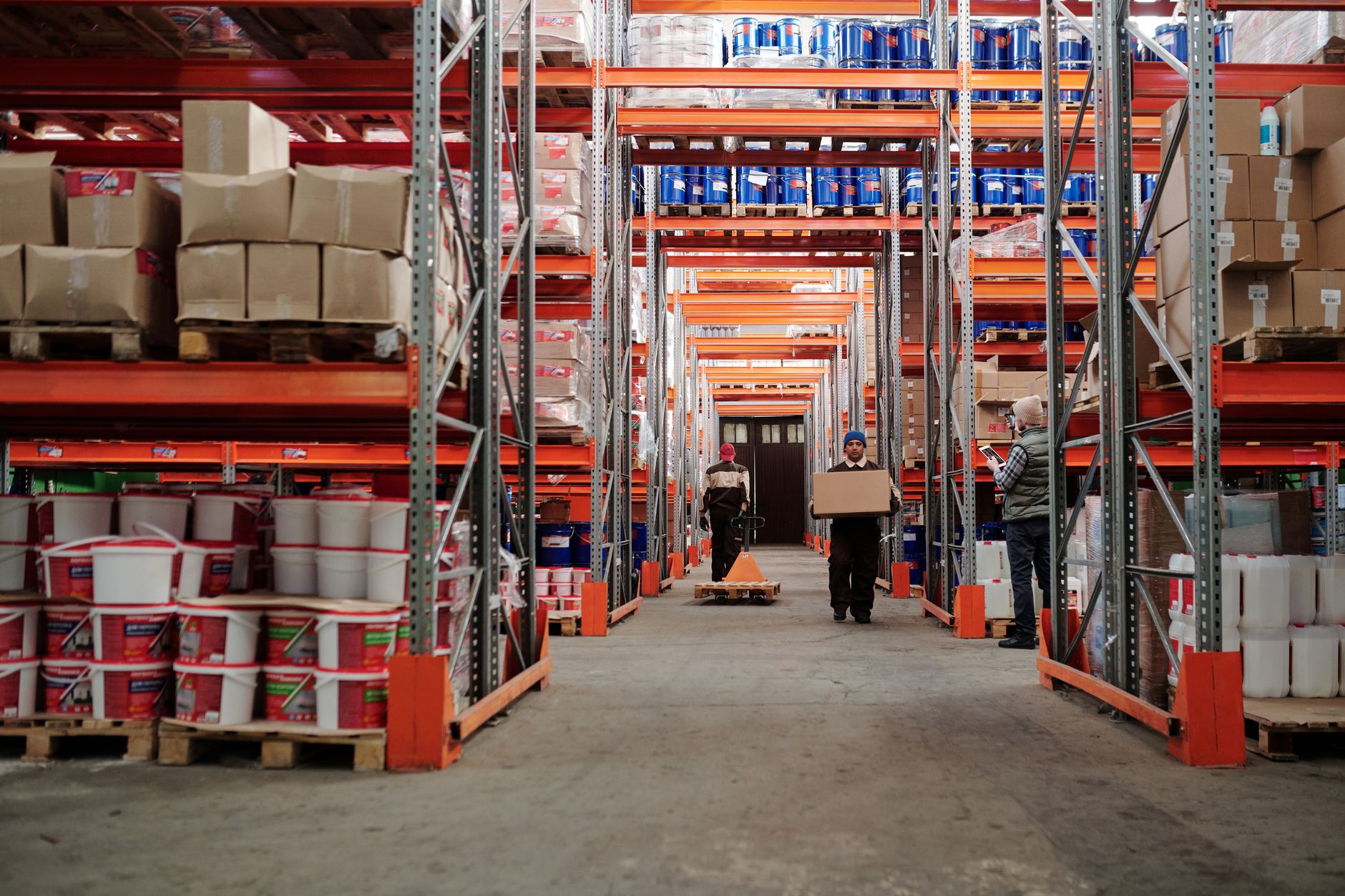

Shuttle Rack là gì và khác biệt gì so với kệ truyền thống?

Shuttle Rack (kệ shuttle) là hệ thống lưu trữ mật độ cao sử dụng xe con tự hành (pallet shuttle) để di chuyển hàng hóa trong các lối ray được lắp sẵn trên kệ. Khác với kệ Drive-In yêu cầu xe nâng vào sâu trong lối, Shuttle Rack tách biệt xe nâng và xe shuttle — xe nâng chỉ đặt pallet tại đầu lối, sau đó shuttle tự động nhận và vận chuyển pallet vào vị trí lưu trữ sâu nhất, giảm thiểu can thiệp thủ công và tăng tốc độ xử lý.

Định nghĩa cốt lõi: Shuttle Rack là hệ thống kho bán tự động sử dụng xe con tự hành (chạy pin) di chuyển pallet trên ray, được điều khiển bởi hệ thống WMS tập trung, cho phép tăng mật độ lưu trữ lên 80% so với kệ thông thường, đồng thời giảm 40-50% chi phí vận hành lao động.

Cấu tạo chính của hệ thống Shuttle Rack gồm những gì?

Hệ thống Shuttle Rack bao gồm 5 thành phần chính: (1) Kệ pallet tiêu chuẩn với ray lắp ngang; (2) Xe shuttle tự hành chạy pin lithium-ion, có kích thước compact (thường 1.2m × 1.0m × 0.8m); (3) Hệ thống điều khiển từ xa hoặc WMS tập trung; (4) Trạm inbound/outbound để xe nâng giao nhận pallet; (5) Hệ thống sạc pin tự động tại trạm docking.

• Kệ pallet: Được thiết kế với lối ray ngang, cho phép shuttle di chuyển pallet vào/ra theo chiều sâu. Chiều cao kệ thường 8-12m, mỗi lối chứa 5-15 pallet tùy theo độ sâu.
• Xe shuttle: Robot nhỏ gọn chạy pin, trang bị cảm biến định vị (RFID, camera, encoder), khả năng chịu tải 1-2 tấn, tốc độ di chuyển 1.5-2.0 m/s.
• Hệ thống WMS: Phần mềm quản lý kho tập trung, tối ưu lộ trình shuttle, quản lý hạn sử dụng pallet, báo cáo real-time.
• Trạm giao nhận: Vị trí cố định ở đầu mỗi lối, nơi xe nâng đặt/nhận pallet, shuttle tự động nhận và vận chuyển.
• Hệ thống sạc: Trạm docking tự động sạc pin shuttle khi không hoạt động, đảm bảo shuttle luôn sẵn sàng 24/7.

Nguyên lý hoạt động: Shuttle chạy như thế nào trên ray?

Shuttle Rack hoạt động theo chu trình: (1) WMS nhận lệnh xuất/nhập hàng từ hệ thống; (2) Shuttle được gọi từ trạm docking, chạy đến trạm inbound; (3) Xe nâng đặt pallet lên shuttle; (4) Shuttle tự động nhận pallet, di chuyển trên ray vào vị trí lưu trữ (được WMS tối ưu hóa); (5) Khi cần xuất, shuttle được lệnh quay lại, mang pallet ra trạm outbound; (6) Shuttle trở về sạc pin.

1. Bước 1 — Gọi shuttle: WMS gửi lệnh gọi shuttle gần nhất (hoặc shuttle có pin đầy) từ trạm docking. Shuttle được kích hoạt, chạy đến trạm inbound với tốc độ 1.5-2.0 m/s.
2. Bước 2 — Nhận pallet: Xe nâng đặt pallet lên shuttle bằng cơ cấu nâng hạ. Cảm biến RFID trên shuttle đọc ID pallet, gửi thông tin về WMS để xác nhận.
3. Bước 3 — Vào lưu trữ: Shuttle nhận lệnh từ WMS, di chuyển vào lối ray theo vị trí được tối ưu (thường FIFO hoặc LIFO tùy chiến lược). Shuttle sử dụng encoder (cảm biến vị trí) hoặc camera để định vị chính xác vị trí pallet trong lối.
4. Bước 4 — Lưu trữ pallet: Shuttle đặt pallet vào vị trí sâu nhất trong lối (có thể 5-15 pallet sâu), sau đó quay lại trạm.
5. Bước 5 — Xuất hàng: Khi cần xuất, WMS gửi lệnh shuttle vào lối, tìm pallet đúng ID, mang ra trạm outbound. Xe nâng nhận pallet, đưa đến khu đóng gói hoặc giao hàng.
6. Bước 6 — Sạc pin & chờ lệnh: Shuttle trở về trạm docking, tự động kết nối với cáp sạc, chờ lệnh tiếp theo. Một shuttle thường có thể xử lý 30-40 pallet/giờ.

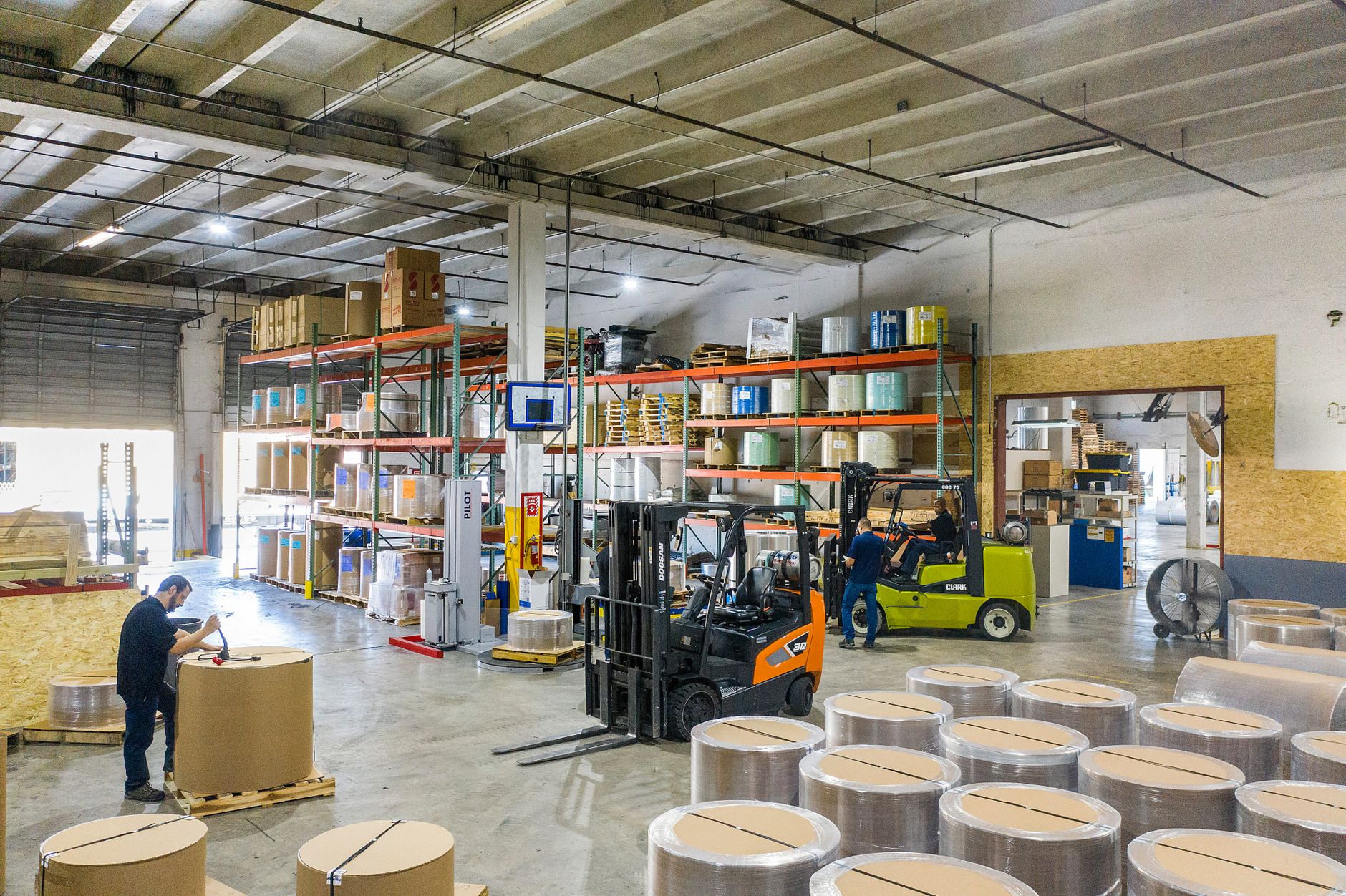

Tối ưu hóa lưu trữ: Shuttle Rack giúp tăng mật độ kho như thế nào?

Shuttle Rack tăng mật độ lưu trữ bằng cách: (1) Loại bỏ lối đi xe nâng sâu trong kệ — thay vào đó xe nâng chỉ cần đặt pallet tại đầu lối; (2) Cho phép lối sâu 5-15 pallet (Drive-In chỉ 2-3); (3) Tối ưu hóa chiều cao kệ lên 10-12m; (4) WMS tự động sắp xếp pallet theo quy tắc FIFO/LIFO, giảm mất thời gian tìm kiếm.

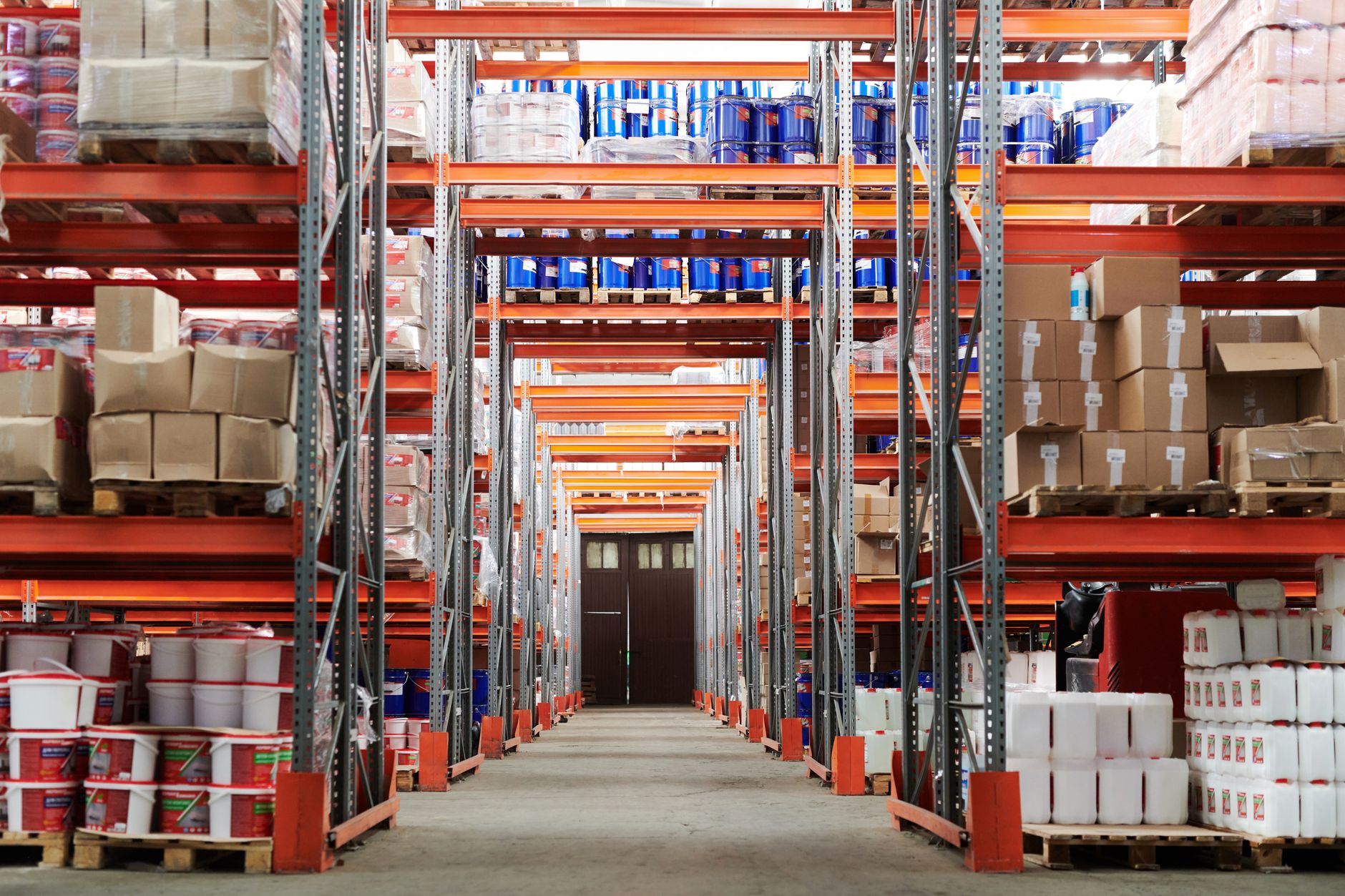

Ứng dụng Shuttle Rack tại các kho FMCG Việt Nam

Shuttle Rack được ứng dụng rộng rãi tại các kho FMCG, thực phẩm đồ uống, vì đặc thù của ngành: hàng hóa có hạn sử dụng, yêu cầu FIFO chặt chẽ, lượng giao dịch cao (5,000-20,000 pallet/tháng). Ví dụ: Kho phân phối nước giải khát tại Bình Dương (Lá Me) triển khai 3 shuttle, xử lý 12,000 pallet/tháng, giảm 45% chi phí lao động. Kho thực phẩm đông lạnh tại TP.HCM (Tân Phát) sử dụng 2 shuttle, tăng mật độ từ 3,500 lên 6,200 pallet trong cùng diện tích 2,000m².

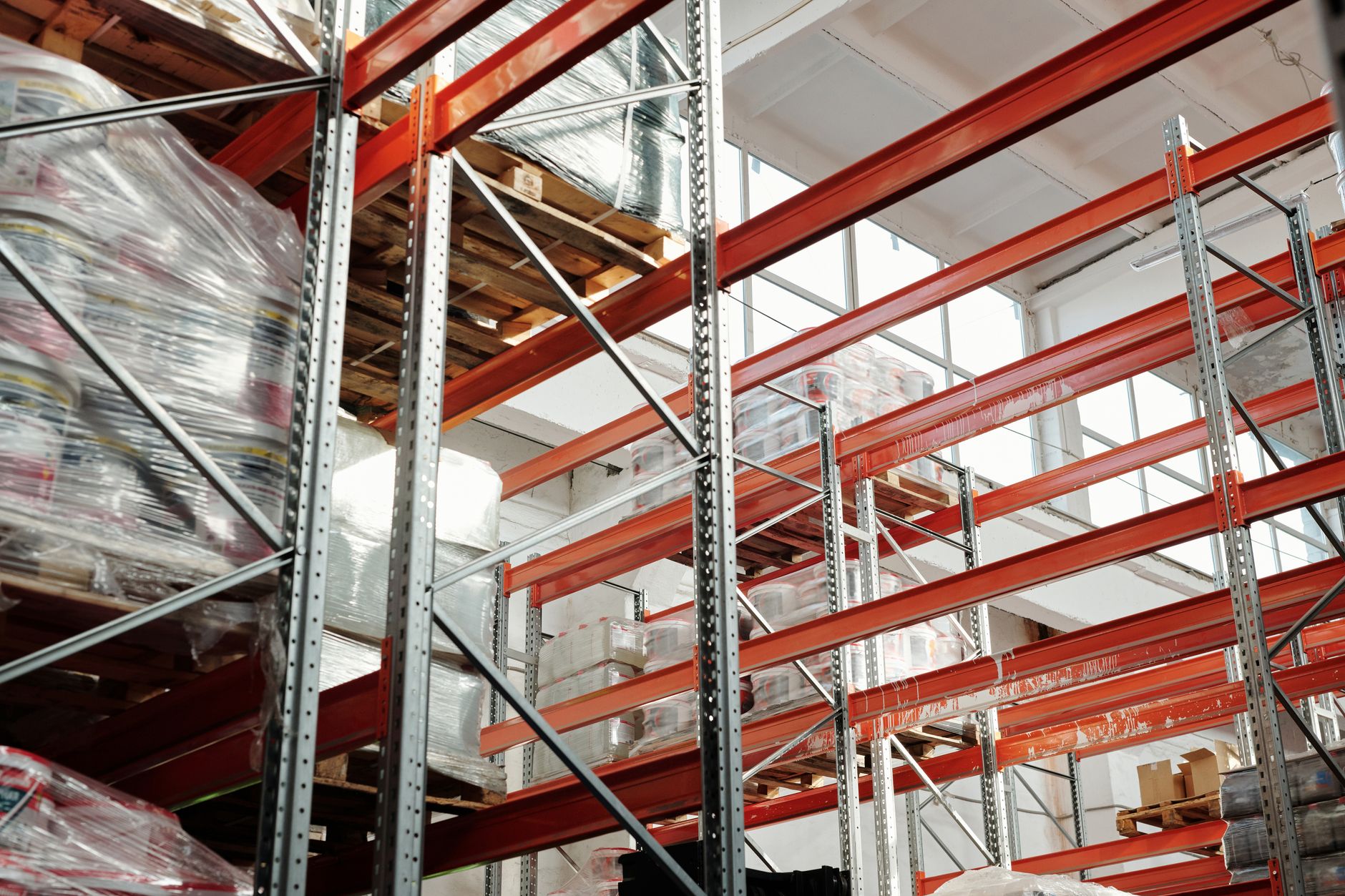

Sai lầm thường gặp khi lựa chọn Shuttle Rack

❌ Sai lầm 1: Chọn Shuttle Rack cho kho có lượng SKU quá cao (>500 SKU). Shuttle Rack tối ưu cho hàng hóa ít loại, lượng lớn (vd nước, bia, sữa). Nếu SKU quá đa dạng, chi phí WMS + cấu hình lối sẽ tăng đột biến.

❌ Sai lầm 2: Không tính chi phí hạ tầng điện — Shuttle Rack yêu cầu hệ thống điện ổn định 220-380V, pin lithium-ion cần sạc tập trung. Kho cũ thiếu điện sẽ phải nâng cấp (chi phí 50-100 triệu VNĐ).

❌ Sai lầm 3: Đầu tư quá nhiều shuttle từ đầu. Nên bắt đầu với 1-2 shuttle, chạy thử 3-6 tháng, đo ROI thực tế, rồi mở rộng. Nhiều doanh nghiệp mua 5-6 shuttle lúc đầu, để rồi 2-3 shuttle nhàn rỗi.

❌ Sai lầm 4: Bỏ qua chi phí bảo trì pin — Pin lithium-ion shuttle tuổi thọ 3-5 năm, chi phí thay thế 20-30 triệu VNĐ/pin. Cần lên kế hoạch bảo trì từ năm thứ 2.

❌ Sai lầm 5: Không đào tạo kỹ thuật viên bảo trì. Shuttle Rack cần kỹ thuật viên chuyên biệt để hiệu chỉnh cảm biến, cập nhật phần mềm WMS. Thiếu nhân lực sẽ dẫn đến downtime kéo dài.

Câu hỏi thường gặp — FAQ

Để hiểu rõ hơn về Shuttle Rack, hãy tham khảo các bài viết liên quan:

• Shuttle Rack vs Drive-In: Chọn giải pháp nào cho kho FMCG 2026? — So sánh chi phí, hiệu suất, và tình huống lựa chọn.
• Triển khai kho thông minh AS/RS: 7 bước cho SME Việt — Hướng dẫn chi tiết từ khảo sát đến đưa vào hoạt động.
• Kệ kho tự động giảm chi phí vận hành 40%: Hướng dẫn lựa chọn — Phân tích ROI và tiêu chí lựa chọn kệ tự động.

Tổng kết: Khi nào nên đầu tư Shuttle Rack?

Doanh nghiệp FMCG nên xem xét Shuttle Rack khi: (1) Lượng giao dịch ≥ 5,000 pallet/tháng; (2) Diện tích kho hạn chế nhưng yêu cầu tăng sức chứa; (3) Hàng hóa ít loại, lượng lớn (nước, bia, sữa, thực phẩm đông lạnh); (4) Có ngân sách 500-800 triệu VNĐ cho hạ tầng + 3-5 năm ROI; (5) Nhân lực kho sẵn sàng học tập hệ thống WMS mới. Shuttle Rack không phù hợp cho kho có SKU quá đa dạng, lượng giao dịch thấp (<2,000 pallet/tháng), hoặc hạ tầng điện yếu.
