셔틀 랙(Shuttle Rack) 작동 방식: 자율주행 차량의 원리

Shuttle Rack은 셔틀(무인 반송차)이 랙 내부 레일 위에서 팔레트를 이동시키며 창고 관리 시스템(WMS) 또는 원격 제어 명령에 따라 작동하는 반자동 랙 시스템입니다. 베트남에서는 이 기술이 FMCG 생산 및 유통 창고에서 널리 도입되어 보관 밀도를 최적화하고 인건비를 절감하고 있습니다.

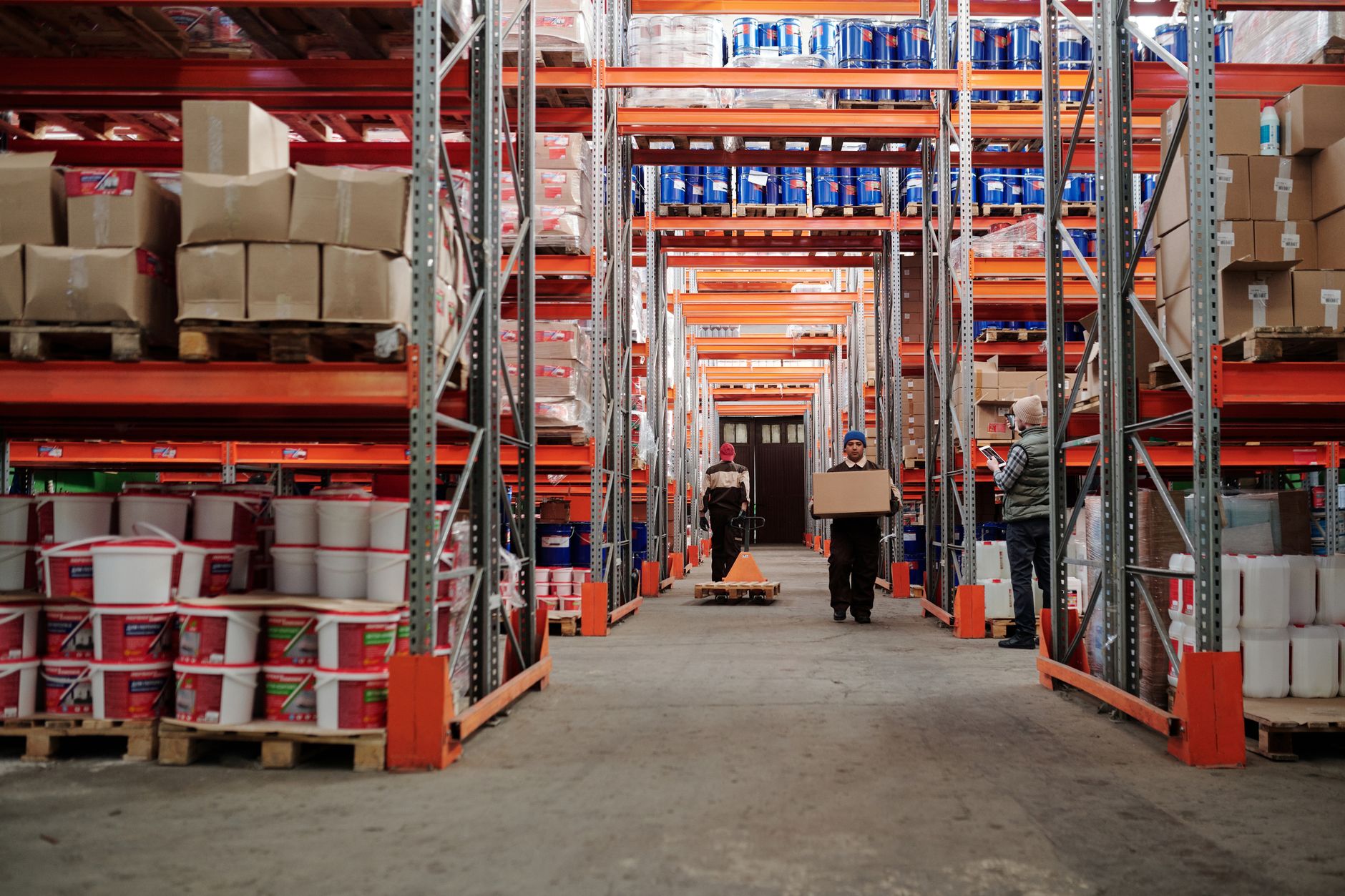

Shuttle Rack이란?

Shuttle Rack(팔레트 셔틀 랙)은 랙 내부 칸의 가로 레일 위에 팔레트를 놓는 반자동 보관 시스템입니다. 하나 이상의 리튬이온 배터리로 작동하는 셔틀 차량이 제어 명령에 따라 자동으로 팔레트를 랙 안팎으로 이동시킵니다. 지게차가 랙 깊숙이 들어가는 Drive-in 랙과 달리, 셔틀은 레일 위에서 독립적으로 작동하며 구성에 따라 LIFO(Last In First Out) 또는 FIFO(First In First Out) 보관이 가능합니다.

정의: Shuttle Rack은 레일 위를 주행하는 무인 반송차(로봇)를 사용하여 팔레트를 이동시키는 고밀도 랙으로, 기존 수동 랙 대비 보관 용량을 2~3배 늘리고 인력을 절감합니다.

Shuttle Rack 시스템의 주요 구성 요소

Shuttle Rack 시스템은 상호 연결되어 작동하는 5가지 핵심 구성 요소로 이루어져 있습니다. 각 구성 요소는 팔레트 보관부터 동작 조정까지 고유한 역할을 수행하여 원활하고 효율적인 운영 프로세스를 만듭니다.

• 팔레트 랙: 각 칸에 팔레트 1개를 보관할 수 있도록 설계된 강철 프레임입니다. 셔틀 차량이 이동할 수 있도록 칸 내부에 가로 레일이 설치됩니다. 창고 높이에 따라 3~12단까지 적재 가능합니다.
• 레일 및 구동 시스템: 레일은 2mm 미만의 오차로 정밀하게 설치됩니다. 전동 모터와 벨트가 레일을 따라 셔틀 차량을 구동합니다. 이 시스템은 정밀도 유지를 위해 정기적인 유지보수가 필요합니다.
• 셔틀 차량(무인 반송차): 리튬이온 배터리로 작동하며, 레일 위에서 위치를 파악하기 위해 레이저 센서 또는 카메라를 장착합니다. 모델에 따라 시간당 3050개의 팔레트를 처리할 수 있습니다. 충전 시간: 812Ah 배터리 기준 1~2시간.
• 입/출고 스테이션(Inbound/Outbound station): 랙 전면에 위치한 팔레트 승강 장치로, 지게차 또는 컨베이어 시스템과 연결되어 팔레트를 셔틀로 전달하거나 셔틀로부터 받습니다.
• 관리 시스템(WMS + PLC): 창고 관리 소프트웨어(WMS)가 명령을 내리고, PLC(프로그래머블 로직 컨트롤러)가 최적의 순서로 셔틀 차량과 입/출고 스테이션의 움직임을 제어합니다.

Shuttle Rack 작동 원리 단계별 설명

Shuttle Rack의 운영 프로세스는 WMS 명령 수신, 셔틀 차량 위치 이동, 팔레트 수령/인계, 그리고 다음 명령을 위한 복귀 순서로 진행됩니다. 전체 프로세스는 대기 시간을 줄이고 처리량을 늘리기 위해 최적화되어 있습니다.

1. WMS 명령: 입고 시 직원이 바코드를 스캔하거나 시스템이 자동으로 WMS에 명령을 전송합니다. WMS는 빈 팔레트 위치(랙 주소: 층, 열, 깊이)를 결정하고 PLC에 명령을 보냅니다.
2. 셔틀 차량 이동: PLC가 명령을 수신하여 모터를 작동시키고, 셔틀 차량이 레일을 따라 입출고 스테이션 근처 위치로 이동합니다. 이동 시간은 거리에 따라 5~15초입니다.
3. 팔레트 수령: 입출고 스테이션이 팔레트를 레일 높이까지 들어 올려 셔틀 차량 위에 놓습니다. 셔틀의 센서가 팔레트가 안정적으로 장착되었는지 확인합니다. 소요 시간: 3~5초.
4. 랙 내부 이동: 셔틀 차량이 계속 이동하여 팔레트를 랙 공간 깊숙이 밀어 넣습니다(구성에 따라 깊이 3~10개 팔레트). 이는 Drive-in 랙과 달리 셔틀만의 특징으로, 지게차가 깊이 들어가지 않아도 셔틀이 복귀할 수 있습니다.
5. 다음 명령을 위해 복귀: 팔레트를 배치한 후 셔틀 차량은 입출고 스테이션으로 돌아와 다음 명령을 받을 준비를 합니다. 출고 명령의 경우 역순으로 진행됩니다: 셔틀이 랙에서 팔레트를 가져와 출고 스테이션으로 운반합니다.

Shuttle Rack과 Drive-in 랙 및 수동 랙 비교

Shuttle Rack은 수동 랙(저비용, 중간 효율)과 Drive-in 랙(고효율, 고비용) 사이에 위치합니다. 아래 표는 이 세 시스템을 상세히 비교하여 적합한 옵션을 선택하는 데 도움을 줍니다.

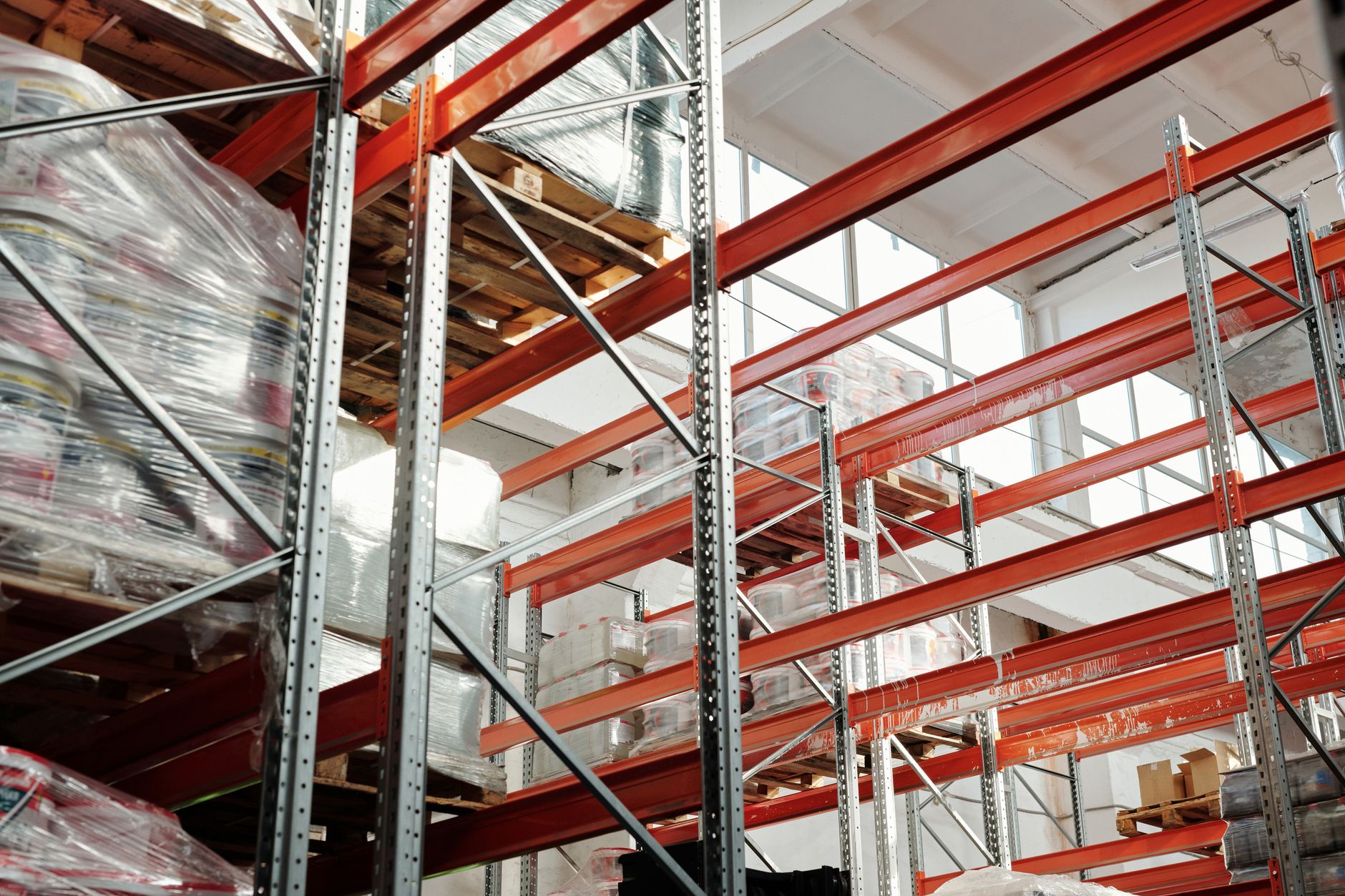

FMCG 창고에서의 셔틀 랙 적용

셔틀 랙은 SKU가 적고(주요 1-5종), 대량 로트이며, 빠른 주문 대응을 위한 높은 출고 속도가 요구되는 FMCG 창고에 가장 적합합니다. 대표적인 예: 냉동 창고(냉동 식품), 건식 창고(생수, 맥주, 과자), 의약품 창고.

• 냉동 창고: 배터리로 작동하는 셔틀은 CO2를 배출하지 않아(지게차와 달리) -18°C 환경에 적합합니다. Tân Phát社(호치민)는 1,200m² 냉동 창고에 2개의 셔틀 시스템을 도입하여 저장 용량을 800팔레트에서 2,000팔레트로 늘리고 인건비를 35% 절감했습니다.
• 건식 FMCG 창고: 셔틀은 다중 팔레트 주문을 신속하게 처리하여 피킹 시간을 20분에서 5-8분으로 단축합니다. Đồi Cát社(빈즈엉)는 2,500m² 생수 창고에 셔틀 1대를 사용하여 하루 150-200건의 주문을 처리합니다(이전에는 80-100건).
• 유통 창고: 셔틀은 빠르게 이동하는 SKU와 느리게 이동하는 상품을 분리하여 창고 레이아웃을 최적화합니다. 피킹 시간을 주문당 30분에서 10-12분으로 단축합니다.

셔틀 랙 도입 시 흔한 실수

많은 베트남 기업들이 운영 요구사항에 대한 이해 부족으로 셔틀에 투자했지만 기대한 ROI를 달성하지 못하고 있습니다. 다음은 피해야 할 일반적인 실수들입니다.

• WMS 사전 준비 부족: 셔틀은 랙 위치 주소 관리 및 명령 전달을 위해 WMS 시스템이 필요합니다. WMS 없이 도입하면 셔틀은 수동으로만 작동하여(효율 50% 감소) 성능이 저하됩니다. 셔틀 구매 전에 적합한 WMS(클라우드 또는 온프레미스)를 선택해야 합니다.
• 너무 깊거나 너무 높은 랙 선택: 너무 깊은 랙(팔레트 10개 초과)은 셔틀 이동 시간을 늘려 처리량을 감소시킵니다. 너무 높은 랙(10단 초과)은 팔레트를 들어 올리는 전력 비용을 증가시킵니다. 최적: 6-8단, 구역당 6-8팔레트.
• 바닥면 준비 상태 확인 누락: 셔틀 레일은 10m당 ±5mm 평탄도의 바닥을 요구합니다. 바닥이 고르지 않으면 셔틀이 어긋나고 고장 나기 쉽습니다. 바닥면 준비 비용: 1,000m²당 500만~1,000만 VND — 예산에 반드시 포함해야 합니다.
• 배터리 유지보수 계획 부재: 셔틀 배터리는 매일 1-2시간 충전해야 합니다. 창고가 24시간 운영된다면 교대로 충전할 수 있도록 셔틀 2-3대가 필요합니다. 이 점을 간과하면 셔틀이 매일 2-3시간 가동 중단됩니다.
• 베트남 내 기술 지원이 없는 공급업체 선택: 셔틀은 복잡한 시스템으로 정기적인 유지보수가 필요합니다. 베트남에 엔지니어가 상주하여 지원하는 공급업체를 선택하십시오(단순히 해외에서 부품을 보내는 업체는 피하십시오).

셔틀 랙 관련 자주 묻는 질문

다음은 창고 관리자들이 셔틀 투자를 고려할 때 자주 묻는 질문들과 결정에 도움이 되는 상세한 답변입니다.

FAQ
