케이블 트레이 설치: 절차 및 자주 발생하는 실수

Lắp đặt thang máng cáp là bước then chốt trong hệ thống điện công nghiệp — quyết định độ an toàn, tuổi thọ dây cáp và chi phí bảo trì dài hạn. Tại Việt Nam, nhiều nhà thầu M&E và ban quản lý công trình KCN vẫn gặp phải các sai sót trong thi công, dẫn đến chi phí phát sinh 15-25%, thậm chí ảnh hưởng đến an toàn điện toàn bộ nhà máy. Việt Easy — đơn vị chuyên lắp đặt hạ tầng công nghiệp của Việt Đức Trí Group — đã tích lũy kinh nghiệm thực tế qua hơn 50 dự án lắp đặt thang máng cáp tại các nhà máy quy mô lớn. Bài viết này chia sẻ quy trình 6 bước cụ thể, tiêu chuẩn TCVN, và 5 sai lầm “chết người” mà nhà thầu cần tránh.

케이블 트레이 설치가 기술적으로 올바른 것이 중요한 이유는 무엇인가요?

케이블 트레이는 단순히 케이블을 정리하는 도구가 아닙니다. 이는 전체 건물의 전기 기반 시설의 일부입니다. 표준에 맞지 않게 설치하면 세 가지 주요 문제가 발생합니다: (1) 충분한 환기 공간 부족으로 케이블이 과열되어 화재 및 폭발 위험; (2) 접지 연결 불량으로 전기 안전 보호 기능 상실; (3) 재시공으로 인한 추가 비용 발생 및 프로젝트 일정 지연. TCVN 9208:2012 표준에 따르면, 행거 간격, 기울기, 등전위 접속 방법 등 모든 세부 사항이 명확히 규정되어 있습니다.

케이블 트레이 설치 시 흔히 발생하는 5가지 실수

⚠ 실수 1: 행거 간격이 너무 큼 — 많은 시공사가 비용 절감을 위해 2.5-3m 간격을 사용하지만, TCVN 표준은 최대 1.5-2m로 규정합니다. 결과: 케이블 트레이가 처지고, 케이블이 균일하게 지지되지 않아 손상되기 쉽습니다.

⚠ 실수 2: 모든 연결부에서 등전위 접속 미실시 — 케이블 트레이 섹션 간 연결 지점에서 접지를 누락하거나 생략합니다. 이는 전기 안전 보호 효과를 상실시켜 합선 및 화재 위험을 증가시킵니다.

⚠ 실수 3: 부적합한 볼트 사용 — 표준에 따른 M8-M12 대신 M6 볼트를 사용하거나, 확장 볼트를 사용하지 않습니다. 케이블 트레이가 불안정해지고 시간이 지남에 따라 쉽게 풀립니다.

⚠ 실수 4: 시공 도면에 따라 설치하지 않음 — 설계 엔지니어와 협의 없이 위치, 기울기를 변경하거나 설계 세부 사항을 생략합니다. 다른 시스템(HVAC, 배관, 구조물)과의 충돌을 유발합니다.

⚠ 실수 5: 자재 내구성 미확인 — 표준에 미치지 못하거나 부식된 강재를 사용합니다. 이로 인해 케이블 트레이의 수명이 단축되어 예상보다 일찍 교체해야 합니다.

Quy trình lắp đặt thang máng cáp 6 bước chuẩn TCVN

1. Bước 1: Bản vẽ thi công kiểm tra & vật tư chuẩn bị — Vị trí, độ dốc, loại thang máng (ladder / perforated / solid), mặt cắt kích thước xác nhận. Vật liệu chứng chỉ chất lượng kiểm tra, IEC 61537 또는 JIS 0303 규격에 맞는 자재 확인. Bu-lông M8-M12, kẽm cách điện, dây nối đất (6mm²) 목록 작성.
2. Bước 2: Giá treo (support bracket) lắp đặt — Giá treo를 벽/기둥에 bu-lông nở 또는 đinh ép로 고정, 수평 간격 1,5-2m. 도면에 따른 giá treo 높이 확보 (일반적으로 천장 또는 벽에서 30-50cm). 레이저 수평계 또는 수준기로 수평 확인.
3. Bước 3: Thang máng lắp đặt & mối nối — Thang máng을 giá treo 위에 배치, bu-lông M8-M12와 bu-lông nở를 사용하여 thang máng các đoạn 연결. 연결 간격 5cm 초과 불가. 가볍게 당겨 견고함 확인.
4. Bước 4: 등전위 접속 (grounding) — 각 thang máng 연결부에서 주 배전반 (main earthing)까지 6mm² 접지선 연결. 연결부 절연을 위해 kẽm cách điện 사용, 부식 방지. 접지 저항 측정, TCVN 기준 ≤ 0,1Ω.
5. Bước 5: Thang máng 내부로 케이블 인입 — 전용 케이블 풀러 (cable puller) 사용, 수동 인입 금지. 케이블을 층별로 정리, 케이블 간 최소 간격 확보 (일반적으로 케이블 종류에 따라 2-5cm). 5m마다 케이블 라벨 부착.
6. Bước 6: 최종 검수 & 점검 — 수평 상태, 견고함, 접지 저항 점검, 완성된 시공 도면 확인. 검수 보고서 작성, 측정된 모든 세부 사항 기록. 사진 문서화.

TCVN 9208:2012 표준 — 기억해야 할 사항

TCVN 9208:2012 “전기 케이블 트레이 및 래더 — 기술 요구 사항” 표준은 베트남에서 필수 규격입니다. 주요 사항: (1) 수평 지지대 간격 1,5-2m, 수직 2-2,5m; (2) 배수를 위한 최소 경사 1-2%; (3) 케이블 종류별 최소 굽힘 반경 (일반적으로 케이블 직경의 3-5배); (4) 모든 연결부 등전위 접속, 저항 ≤0,1Ω; (5) 강재 재질은 내식성을 위해 용융 아연 도금 또는 정전 분체 도장 필요. Việt Easy는 국제 표준 준수를 위해 항상 IEC 61537 또는 JIS 0303 규격의 thang máng을 사용합니다.

Ứng dụng lắp đặt thang máng cáp tại nhà máy Long An

롱안 공장 프로젝트(2023-2024)는 Việt Easy가 대규모 산업용 전기 인프라를 설치한 대표적인 사례입니다. 공장 면적은 15,000m²이며, 3상 380V 전기 시스템과 총 2,500m 이상의 케이블 트레이로 구성되어 5개 구역(생산 구역, 냉동 창고, 사무실, 보조 공장, 발전기실)으로 나뉩니다. 설치는 TCVN 9208:2012 및 전기 안전 표준 IEC 60364를 준수해야 했습니다. 초기 M&E 계약업체는 다음과 같은 실수를 범했습니다: 행거 간격 2.5m 사용, 30% 연결부에서 접지 누락, 및 표준에 미달하는 M6 볼트 사용. Việt Easy가 개입하여 작업의 40%를 재분해 및 재설치하고, 1.5-2m 행거 간격, 100% 연결부 접지, 및 IEC 표준 M10 볼트를 사용했습니다. 결과: 추가 비용 18% 절감, 일정 준수, 그리고 초기 운영 12개월간 전기 안전 사고 제로를 달성했습니다.

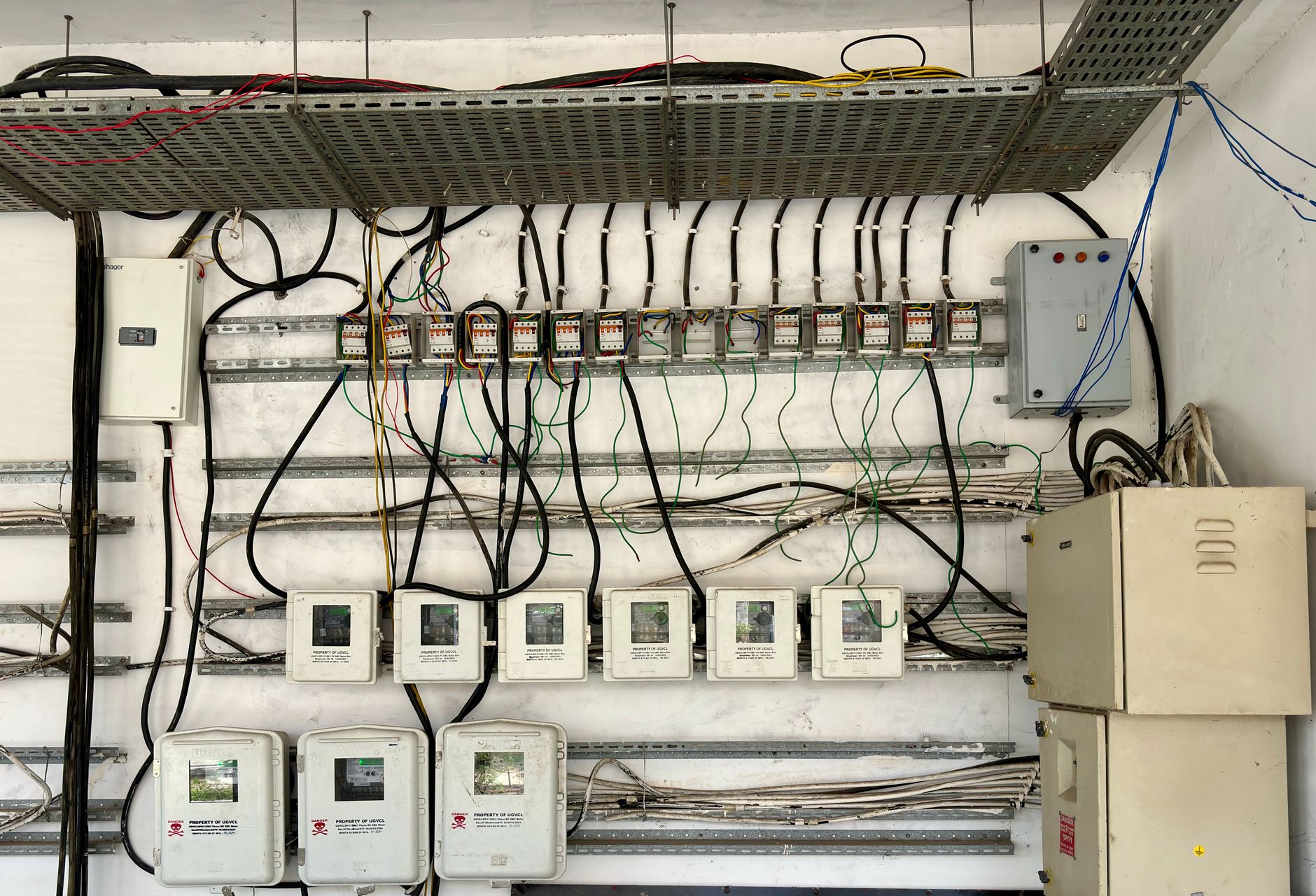

산업용 케이블 트레이의 기타 적용 분야

케이블 트레이는 제조 공장뿐만 아니라 다양한 분야에서 널리 사용됩니다: (1) 사무실 건물 및 쇼핑몰 — 주 배전반에서 각 층까지 트레이를 설치하여 조명, 냉난방, 서버 시스템에 전원 공급; (2) 식품 가공 공장 — 습하고 고온인 환경에 설치되는 내부식성(스테인리스 스틸) 트레이; (3) 변전소 및 발전소 — 고압 케이블, 제어 케이블, 신호 케이블을 정리하기 위한 트레이 설치; (4) 냉동 창고 및 냉동 공장 — 습하고 차가운 환경의 부식에 강하도록 아연 도금 트레이 사용. 각 적용 분야는 재질, 간격 및 접지 방법에 대한 고유한 요구 사항이 있습니다.

적합한 케이블 트레이 유형 선택

시장에는 3가지 주요 케이블 트레이 유형이 있습니다: (1) Ladder (사다리형) — 세로 레일 2개와 가로 가락지 구조로, 고압 케이블에 적합하며 통풍이 잘되고 가격이 가장 저렴합니다; (2) Perforated (천공형) — 구멍이 뚫린 강판으로 무게를 줄이며, 대형 케이블에 적합하고 통풍은 중간 수준입니다; (3) Solid (솔리드형) — 일체형 강판으로 케이블 보호에 가장 뛰어나며, 오염된 환경에 적합하지만 통풍이 잘 안 됩니다. Việt Easy는 신뢰할 수 있는 제조업체의 IEC 61537 케이블 트레이를 경쟁력 있는 가격과 5년 보증으로 제공합니다. 트레이 유형 선택은 케이블 종류, 시공 환경 및 프로젝트의 보호 요구 사항에 따라 달라집니다.

귀하의 프로젝트를 위한 산업용 케이블 트레이 설치 상담이 필요하십니까?

Việt Đức Trí Group의 회원사인 Việt Easy는 TCVN 9208:2012 및 국제 표준을 준수하여 케이블 트레이에 대한 컨설팅, 설계, 자재 공급 및 설치 시공 서비스를 종합적으로 제공합니다. 당사는 전국 대규모 공장에서 50개 이상의 프로젝트를 완료하여 고객의 추가 비용을 15-25% 절감하고 전기 안전을 100% 보장했습니다.

지금 바로 Việt Easy에 문의하세요: 0935 295 337 | 이메일: [email protected]

관련 게시물

Việt Đức Trí Group의 산업 인프라 및 M&E 솔루션에 대해 자세히 알아보세요:

• VietPOS Rack, 2026 카탈로그 출시 — 12가지 새로운 산업용 창고 선반 라인
• VietPOS Rack, 빈증 물류 센터용 셀렉티브 랙 완공
• 떠이닌 공장 — 그룹 내부 생산 역량 자립 8년
• Việt Easy, 호치민 1군 오피스 빌딩용 맞춤형 가구 200세트 완성
• An Ninh Số, 미니 슈퍼마켓 체인용 행동 분석 AI 카메라 출시

자주 묻는 질문 (FAQ)

다음은 M&E 엔지니어, 계약자 및 건물 관리팀이 케이블 트레이 설치 프로젝트를 진행할 때 자주 묻는 질문입니다.

산업용 케이블 트레이 설치 비용은 얼마인가요?

케이블 트레이 설치 비용은 여러 요인에 따라 달라집니다: (1) 트레이 유형 (ladder / perforated / solid); (2) 재질 (아연도강 / 스테인리스강); (3) 길이 및 복잡성 (연결부 개수, 곡선부); (4) 시공 장소 (하노이 / 호치민 / 기타 지방). Việt Easy의 경험에 따르면, IEC 61537 ladder 트레이의 자재비 + 설치 인건비는 약 120,000-180,000 VNĐ/미터입니다 (VAT 별도). 정확한 견적을 받으시려면 0935 295 337로 문의해 주십시오.

케이블 트레이 설치는 얼마나 걸리나요?

설치 시간은 트레이 길이, 프로젝트 복잡성 및 인력 수에 따라 다릅니다. 평균적으로 1개 설치팀(4-5명)은 하루에 20-30미터의 트레이를 완료할 수 있습니다 (행거, 트레이 설치, 접지, 검사 포함). 롱안 공장 프로젝트(트레이 2,500m)는 3개 팀이 병렬로 작업하여 3.5개월이 걸렸습니다. Việt Easy는 다른 공정에 영향을 주지 않도록 상세한 시공 일정을 제공합니다.

케이블 트레이 설치 품질을 어떻게 확인하나요?

TCVN 9208:2012 표준에 따른 케이블 트레이 설치 품질 확인은 다음을 포함합니다: (1) 레이저 수평기 또는 수준기를 사용한 직진도 확인; (2) 행거 간격 확인(1.5-2m); (3) 접지 저항 측정(≤ 0.1Ω이어야 함); (4) 볼트 체결 상태 확인(풀림 없음); (5) 자재 부식 여부 확인; (6) 준공 도면 확인. Việt Easy는 각 프로젝트에 대해 측정 데이터와 사진 문서를 포함한 상세한 검수 보고서를 작성합니다.

국내 생산 제품 대신 수입 케이블 트레이를 사용할 수 있나요?

가능하지만, IEC 61537 또는 JIS 0303 표준을 준수해야 합니다. 수입 트레이(중국, 태국, 인도산)는 일반적으로 국내 제품보다 10-20% 저렴하지만 품질이 균일하지 않습니다. Việt Easy는 국제 품질 인증(ISO 9001, CE)을 받은 트레이 사용을 권장하며, 설치 전 자재를 검사할 것을 권고합니다. 국내 생산 트레이(하노이, 호치민 공장산)는 일반적으로 가격이 더 높지만 품질이 안정적이고 보증이 더 우수합니다.

케이블 트레이에 접지가 정말 필요한가요?

네, 접지는 TCVN 9208:2012 및 IEC 60364 표준에 따라 필수입니다. 접지는 다음에 도움이 됩니다: (1) 누설 전류에 대한 안전한 경로를 제공하여 합선 및 화재 방지; (2) 작업자를 감전으로부터 보호; (3) 전기 장비를 손상으로부터 보호. 표준에 따라 접지 저항은 ≤ 0.1Ω이어야 합니다. 접지를 하지 않거나 잘못 접지하면 케이블 트레이가 위험한 “전기 함정”이 됩니다. Việt Easy는 비용이 5-8% 추가되더라도 접지 공정을 절대 생략하지 않습니다.

케이블 트레이의 수명은 얼마나 되며 유지보수는 어떻게 해야 하나요?

케이블 트레이의 수명은 자재, 시공 환경 및 유지보수에 따라 달라집니다. 아연도금 강재 트레이는 일반 환경에서 15-20년, 습한 환경(냉동 창고, 가공 공장)에서 10-12년 지속됩니다. 정기 유지보수: (1) 6개월마다 점검: 볼트 점검, 부식 점검, 케이블 점검; (2) 매년 먼지 청소; (3) 매년 접지 저항 점검. Việt Easy는 연간 설치 비용의 5-10%에 해당하는 정기 유지보수 패키지를 제공합니다.

래더형, 천공형, 솔리드형 트레이 중에서 어떻게 선택하나요?

케이블 트레이 유형 선택 기준: (1) 래더형 — 고전압 케이블(≥10kV)에 적합, 통풍이 잘되고 가장 저렴하지만 먼지로부터 케이블을 보호하지 못함; (2) 천공형 — 래더형과 솔리드형의 중간, 무게 감소, 중간 전압 케이블(1-10kV)에 적합, 비용 중간; (3) 솔리드형 — 케이블 보호에 가장 우수, 오염된 환경(가공 공장, 냉동 창고)에 적합하지만 더 무겁고 가격이 가장 높음. Việt Easy는 귀하의 프로젝트에 적합한 트레이 유형을 선택할 수 있도록 무료 상담을 제공합니다.
