케이블 트레이(cable tray)는 산업단지 공장에서 없어서는 안 될 전력 전송 인프라입니다. 하지만 행거 간격이 너무 멀거나 등전위 접속이 부족한 등의 시공 오류는 화재, 생산 중단, 심지어 작업자 사망까지 초래할 수 있습니다. TCVN 9208:2012 및 IEC 61537 표준을 충족하려면 설계, 자재 준비, 고정, 접지, 최종 검수에 이르기까지 설치 절차를 완벽히 이해해야 합니다.

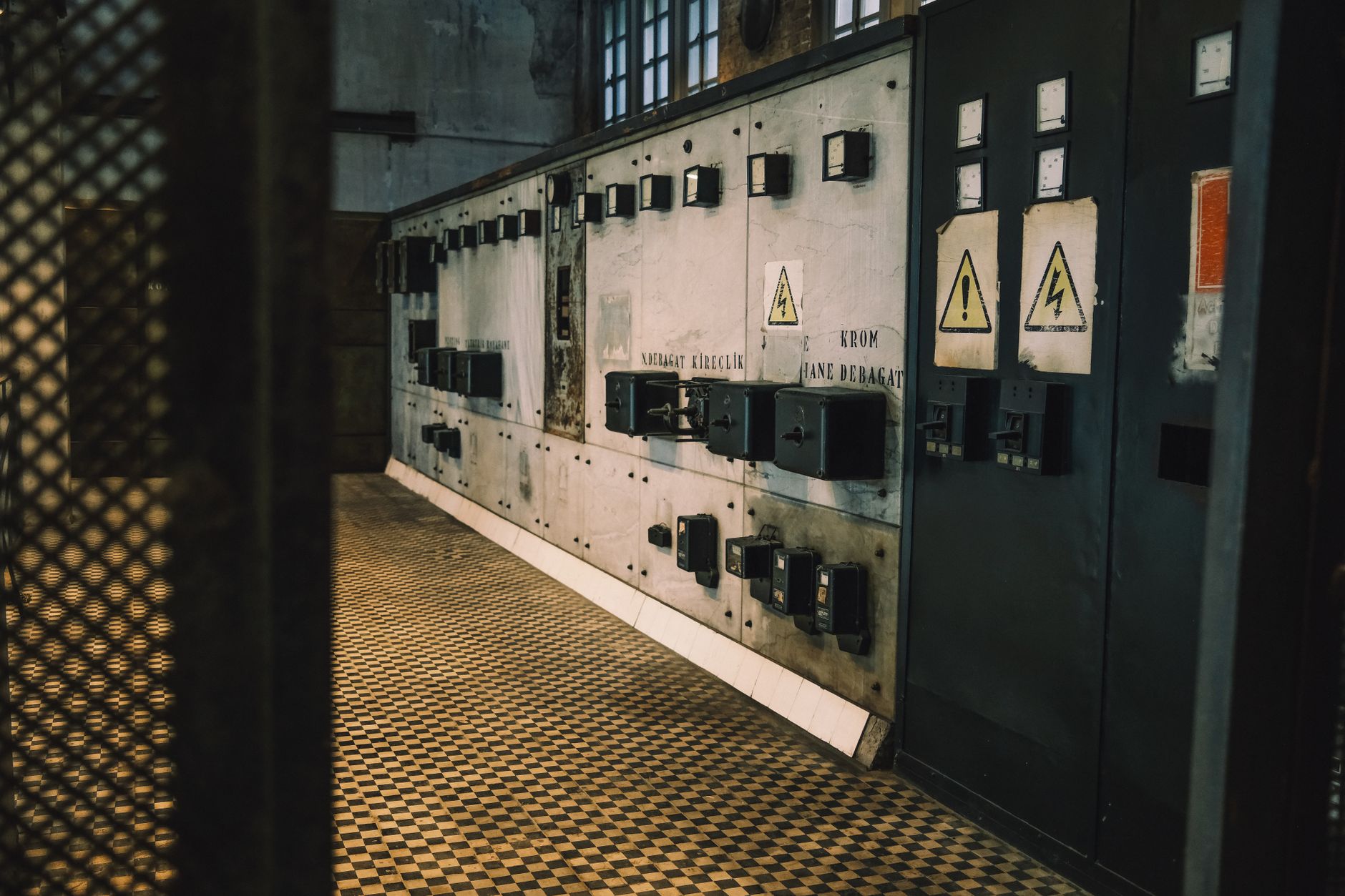

산업단지 공장이 직면한 전기 안전 문제

많은 베트남 산업단지 공장들이 여전히 케이블 트레이 설치에 안일하게 접근하여 심각한 결과를 초래하고 있습니다. 2024년 전력청 보고서에 따르면, 공장 내 전기 사고의 23%가 표준을 준수하지 않은 케이블 시스템과 관련되어 있으며, 이 중 8%는 고정 불량 또는 접지 부족으로 인한 것입니다.

⚠ 행거 간격이 너무 먼 경우: 케이블이 처지면서 불균일한 압력이 발생하고, 동적 하중을 받을 때 쉽게 누전될 수 있습니다.
⚠ 등전위 접속 부족: 각 연결부에서 트레이가 접지되지 않아 정전기가 축적되고, 사고 발생 시 화재 위험이 있습니다.
⚠ 하중 용량 미확인: 설계 하중을 초과하는 케이블을 설치하면 트레이가 처지고 케이블이 끼어 절연 피복이 손상됩니다.
⚠ 부적합한 자재 사용: IEC 인증서가 없는 저가형 트레이는 쉽게 녹슬고 접지 기능을 상실합니다.
⚠ 설계 도면 미확인: 도면에 따라 설치하지 않으면 다른 장비와의 안전 거리를 준수하지 못하게 됩니다.

Quy trình lắp đặt thang máng cáp đúng chuẩn TCVN 9208

Lắp đặt thang máng cáp cần tuân theo 5 bước chính, từ chuẩn bị đến nghiệm thu. Mỗi bước có các tiêu chí kiểm tra cụ thể để đảm bảo an toàn điện và độ bền lâu dài.

Bước 1: Chuẩn bị vật tư và kiểm tra bản vẽ — Kiểm tra bản vẽ thiết kế M&E, xác định tuyến đường thang máng, khoảng cách an toàn với các thiết bị khác (tối thiểu 0,5m từ ống khí, 0,3m từ ống nước). Chuẩn bị thang máng, giá treo, bu-lông M8-M12, dây đồng nối đất 10mm², kìm bấm, máy khoan, kiểm tra chứng chỉ IEC 61537 của nhà cung cấp.
Bước 2: Lắp đặt giá treo và cố định thang máng — Cắt thang máng theo kích thước thiết kế, lắp giá treo cách nhau 1,5-2m (tuỳ kích thước thang và tải trọng cáp). Sử dụng bu-lông nở M8-M12 cố định vào tường/cột, đảm bảo chặt chẽ, không bị lỏng. Kiểm tra độ ngang bằng spirit level, sai số ≤ 2mm/m.
Bước 3: Nối đất (Grounding) tại mỗi mối nối — Nối dây đồng 10mm² từ thang máng tại mỗi mối nối (mỗi 10-15m) xuống thanh nối đất chính của nhà máy. Điện trở nối đất phải ≤ 4 Ω (đo bằng megger). Đánh dấu màu vàng-xanh tại mỗi điểm nối đất để dễ kiểm tra sau này.
Bước 4: Kéo cáp và kiểm tra tải trọng — Kéo cáp vào thang máng theo tuyến thiết kế, sắp xếp cáp sạch sẽ, không uốn gập. Tổng tải trọng cáp không vượt quá 50% tải trọng thiết kế của thang máng. Kiểm tra độ chùng cáp, không được quá lỏng (khoảng cách cáp với thang ≤ 50mm).
Bước 5: Nghiệm thu và lập biên bản — Kiểm tra toàn bộ tuyến thang máng, đo điện trở nối đất tại 5-10 điểm, kiểm tra độ chặt của bu-lông, độ ngang của thang. Lập biên bản nghiệm thu theo TCVN 9208, có chữ ký của kỹ sư thiết kế, nhà thầu, chủ đầu tư.

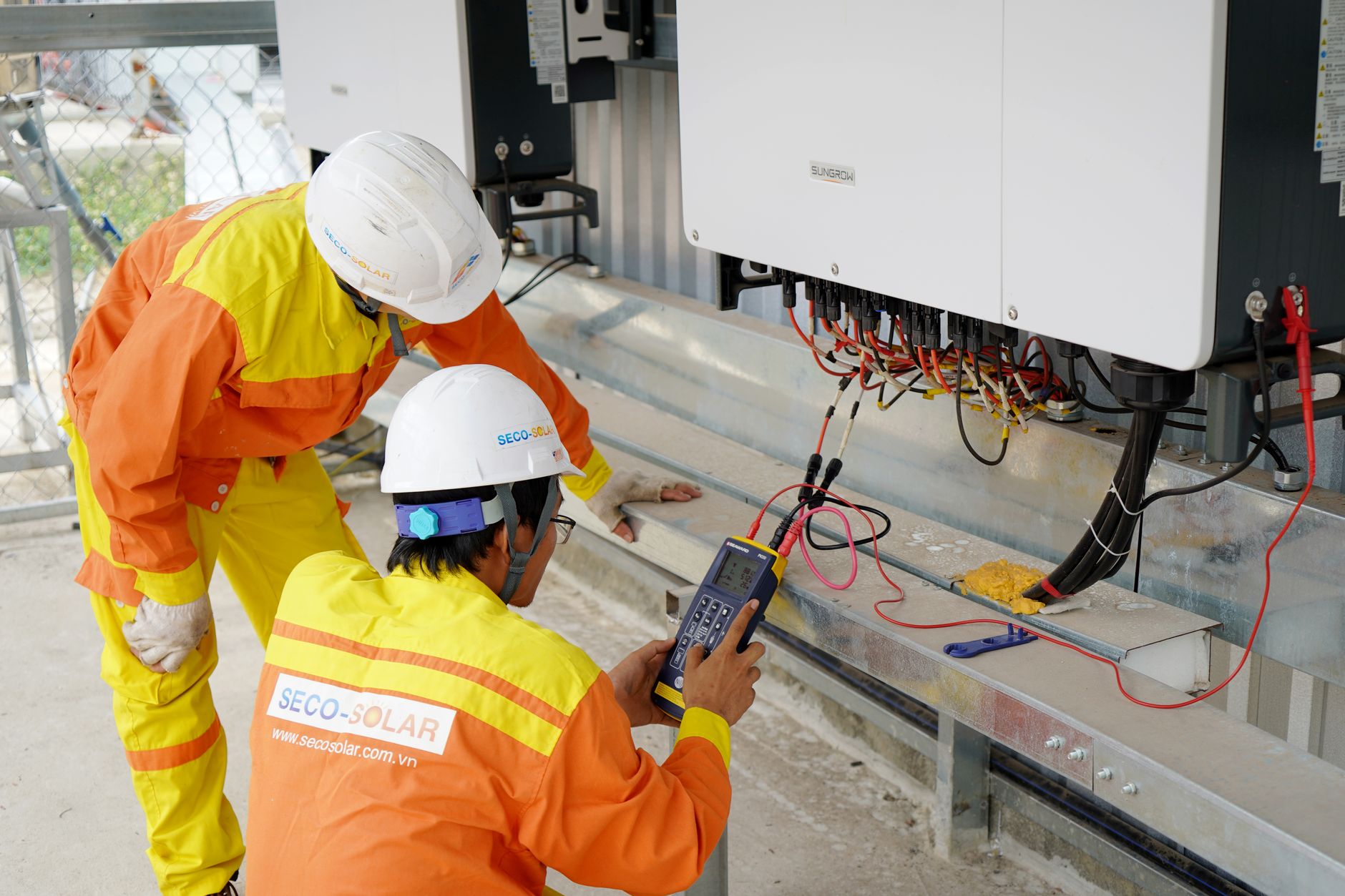

5 sai lầm thường gặp khi lắp đặt thang máng cáp

Theo kinh nghiệm thi công tại hơn 200 nhà máy KCN, 5 sai lầm dưới đây chiếm 70% các sự cố liên quan đến thang máng cáp. Nhận biết sớm để tránh.

Lỗi 1: Khoảng cách giá treo quá xa (> 2,5m)

Nhiều nhà thầu để tiết kiệm chi phí, lắp giá treo cách nhau 2,5-3m thay vì 1,5-2m theo tiêu chuẩn. Hậu quả là thang máng bị chùng, cáp không được hỗ trợ đều, tạo áp lực tập trung tại giữa nhịp, dễ gây hở điện khi chịu rung động từ máy móc. Kiểm tra: đo khoảng cách giữa các giá treo, nếu > 2,2m phải bổ sung giá treo.

Lỗi 2: 각 접합부에서 등전위 본딩 부재

많은 공사에서 선로 시작점에만 접지를 하고, 케이블 트레이 구간 사이의 각 접합부에는 접지를 하지 않습니다. 이로 인해 구간 간 전위차가 발생하고 정전기가 축적되어, 전기 사고 시 화재 및 폭발 위험이 있습니다. TCVN 9208 표준은 10-15m마다, 그리고 길이가 5m 이상인 각 접합부에 접지를 요구합니다.

Lỗi 3: 케이블 인입 전 하중 지지 능력 미확인

설계 하중을 초과하는 케이블을 설치하면(예: 300kg/m² 용량의 케이블 트레이에 400kg 케이블 설치), 트레이가 처지고 케이블이 끼이며 절연 외피가 손상됩니다. 확인 방법: 설치할 케이블의 총 중량을 계산하여 케이블 트레이의 설계 하중(일반적으로 라벨에 표기됨)과 비교합니다.

Lỗi 4: IEC 61537 인증서가 없는 자재 사용

일부 공급업체는 IEC 인증이 없는 저가형 케이블 트레이를 판매하며, 강철 품질이 낮아 쉽게 녹슬고 접지 기능을 상실합니다. 확인 방법: 공급업체에 IEC 61537 인증서, 품질 검사 성적서, 제조업체의 인증서를 요구하십시오.

Lỗi 5: 설치 전 설계 도면 미확인

도면에 따라 설치하지 않으면 다른 장비(에어 덕트, 수도관, 공압 배관)와의 이격 거리가 부족하여 추후 유지보수가 어려워집니다. 설치 전에 항상 M&E 도면을 확인하고, 정확한 경로를 파악한 후 현장에 표시하십시오.

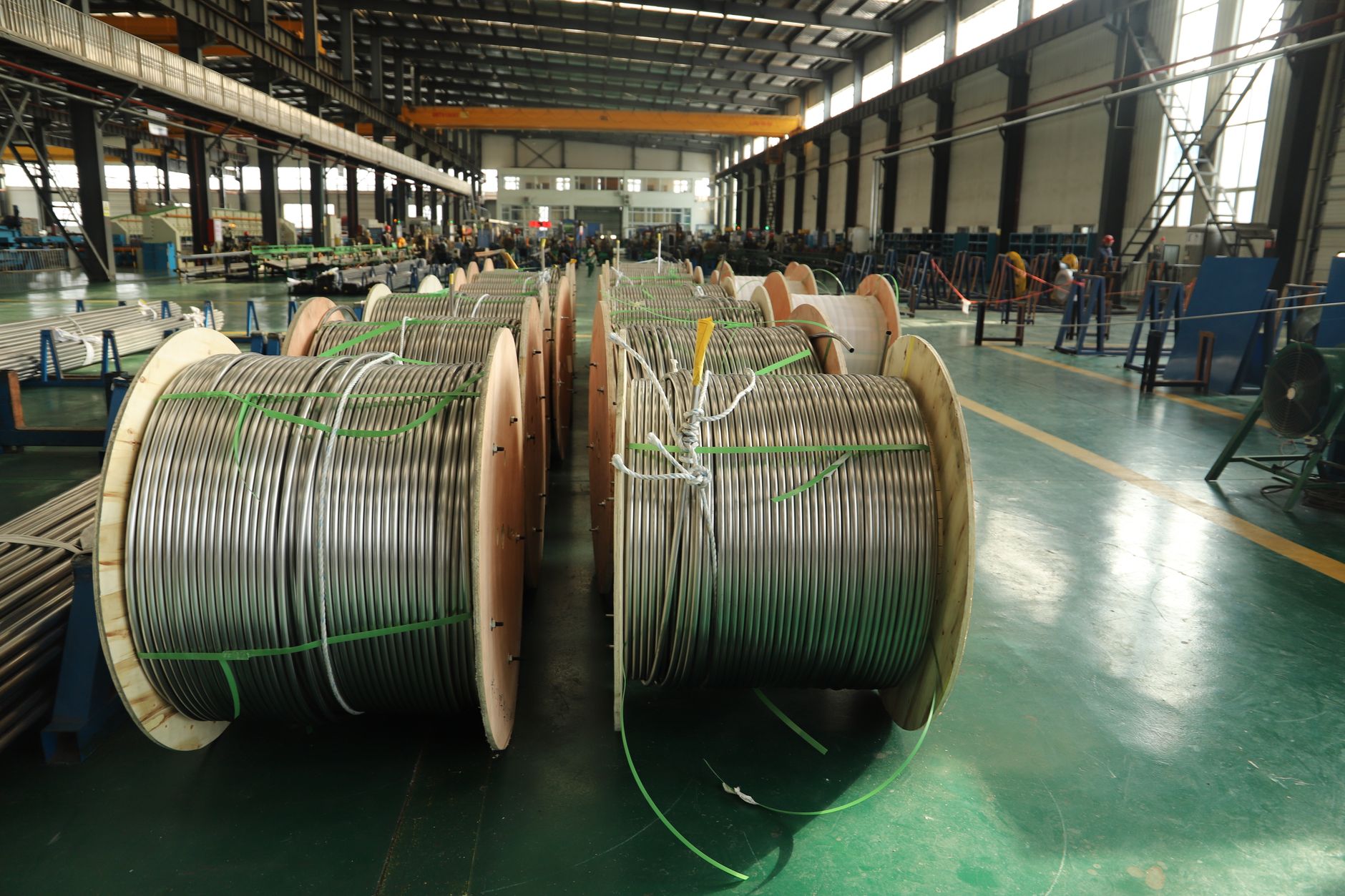

산업단지 공장 분야에서의 케이블 트레이 적용

케이블 트레이는 전자제품 제조, 섬유, 기계 가공 등 다양한 산업 분야에서 널리 사용됩니다. 각 분야는 하중, 환경, 안전 기준에 대해 고유한 기술 요구 사항을 가지고 있습니다.

전자 및 반도체 공장의 케이블 트레이

전자 및 반도체 공장은 청정도, 습도, 온도에 대한 높은 기준을 요구합니다. 케이블 트레이는 먼지와 물을 차단하기 위해 밀폐형 케이블 덕트 또는 밀폐형 트레이 시스템 내에 설치되어야 합니다. 데이터 및 전원 케이블 수가 많기 때문에 케이블 하중이 높은 경우가 많습니다(500-800kg/m²). IEC 61537 표준 및 청정실 표준(ISO 14644)을 준수해야 합니다. 예: 호치민시의 칩 제조 공장에는 총 길이 2.5km의 케이블 트레이 라인 12개가 있으며, ISO 14644 Class 6 표준에 따라 설치되었고, 설치 비용은 4억 5천만 VND, 시공 기간은 6개월이었습니다.

섬유 공장의 케이블 트레이

섬유 공장은 습하고 온도가 높으며 섬유 먼지가 있습니다. 케이블 트레이는 내식성이 있어야 하며, 일반적으로 아연 도금 강철 또는 스테인리스 강철이 사용됩니다. 직기 제어 케이블 및 환기 시스템의 수가 많기 때문에 케이블 하중은 중간 정도입니다(300-400kg/m²). 정전기 축적으로 인한 분진 화재를 방지하기 위해 정기적으로(3개월마다) 접지 저항을 확인해야 합니다. 예: 빈증성의 한 섬유 공장은 총 길이 1.8km의 스테인리스 강철 케이블 트레이 라인 8개를 설치했으며, 비용은 2억 8천만 VND, 기간은 4개월이었습니다.

제조 기계 공장의 케이블 트레이

제조 기계 공장은 CNC 제어 케이블, 로봇, 유압 시스템의 수량으로 인해 높은 하중 요구 사항(600-1000kg/m²)이 있습니다. 환경에는 오일, 그리스, 부식성 물질이 있습니다. 케이블 트레이는 액체와의 접촉을 피하기 위해 높게 설치해야 하며, 일반적으로 에폭시 도료를 추가로 내식 도장합니다. 기계의 진동으로 인해 볼트 조임 상태를 정기적으로(6개월마다) 점검해야 합니다. 예: Long An의 기계 가공 공장에 아연 도금 강철 + 에폭시 도료 케이블 트레이 15개 라인을 설치했으며, 총 길이 3.2km, 비용 5억 2천만 동, 공사 기간 7개월이 소요되었습니다.

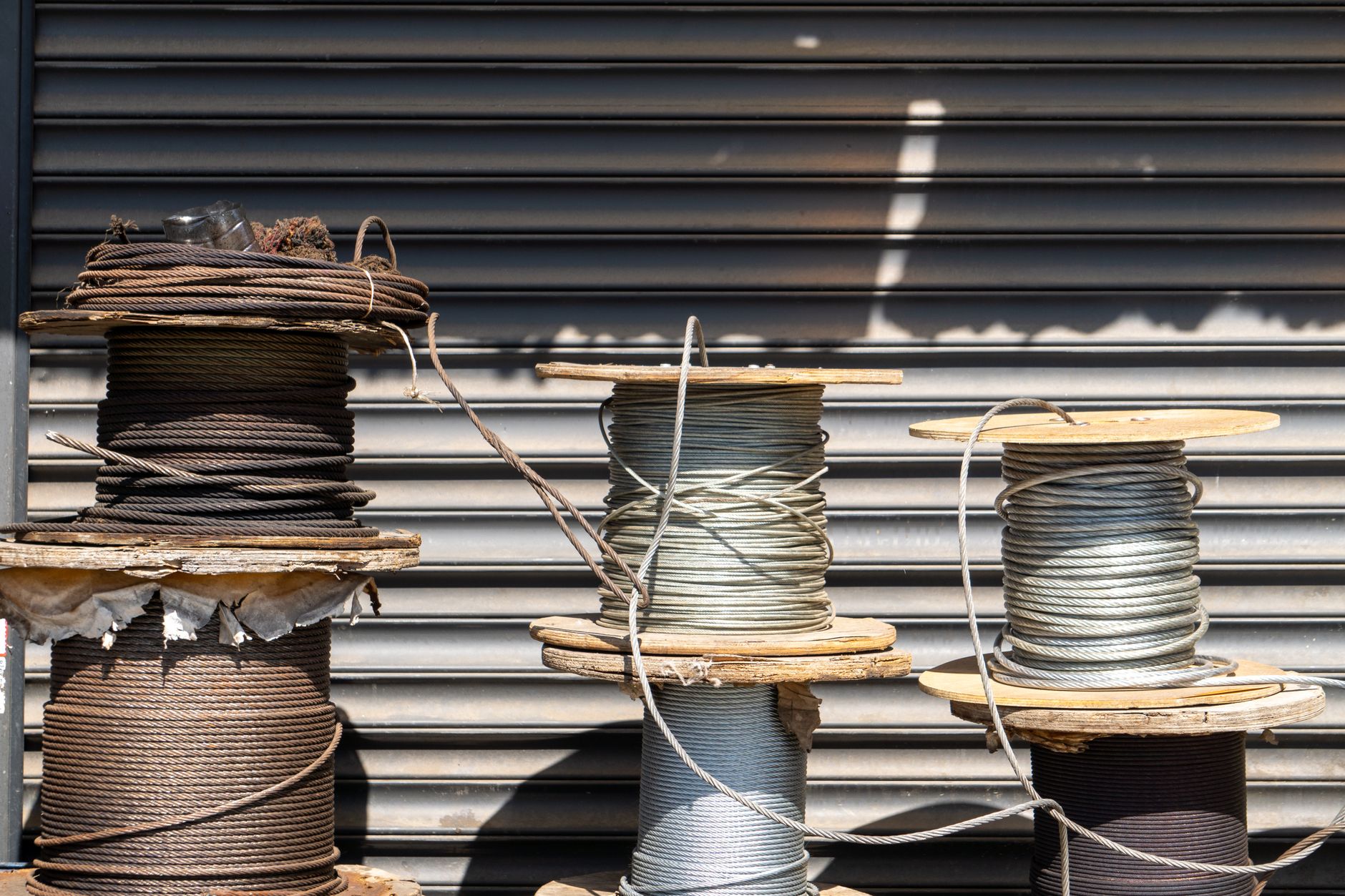

케이블 트레이 설치 장비 및 부속품

케이블 트레이를 규격에 맞게 설치하려면 고품질의 장비, 부속품 및 자재를 충분히 준비해야 합니다. 아래는 베트남 시장에서 널리 사용되는 제품들입니다.
